Éclairages DMX
Le DMX permet de régler vos projecteurs depuis Miroir Remote. Chaque réglage, comme l’intensité ou la couleur, correspond à un ou plusieurs canaux DMX.
Relier les éclairages au réseau
Branchez le pont sur le même réseau que le Director 4K. Avec des câbles DMX, reliez-le au premier projecteur, puis reliez les projecteurs en chaîne et placez un bouchon de terminaison sur la sortie du dernier.
L’Eurolite DXT PoE Art-Net Node I s’alimente par USB-C ou en PoE, directement par le câble Ethernet.

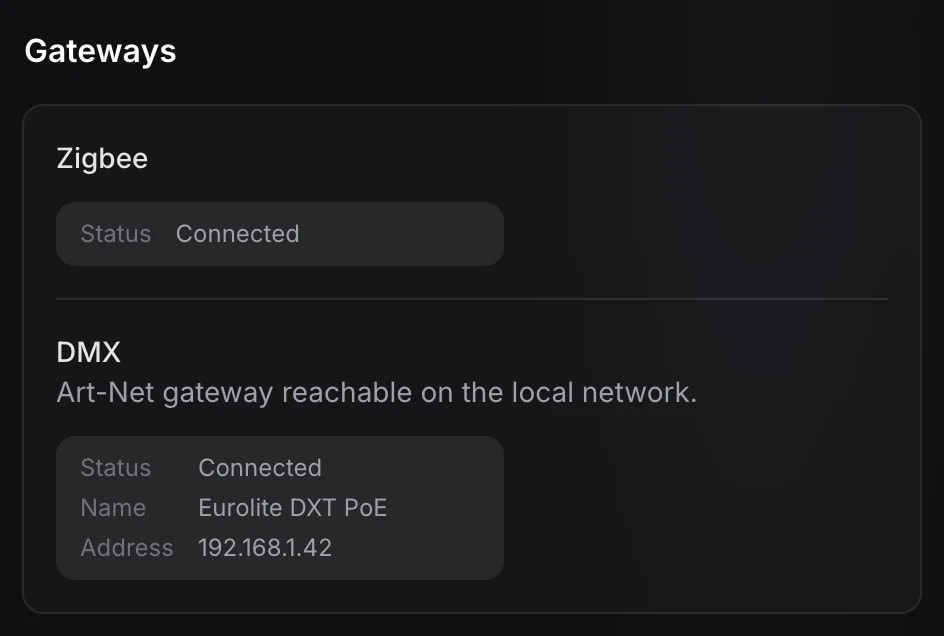

Dans Miroir Remote, vérifiez que la passerelle apparaît avec l’état Connecté.
Réglez le même univers sur le pont et dans Miroir Remote. Un univers contient 512 adresses DMX.
Préparer les adresses DMX
Chaque mode d’un projecteur occupe un nombre précis d’adresses consécutives. Le mode et l’adresse choisis dans Miroir Remote doivent être identiques à ceux affichés sur le projecteur.
Prenons trois projecteurs réglés dans un mode à 6 canaux sur l’univers 1 :
| Projecteur | Adresse de départ | Adresses occupées |
|---|---|---|
| Animateur | 1 | 1 à 6 |
| Invité | 7 | 7 à 12 |
| Contre-jour | 13 | 13 à 18 |
Adresse suivante : adresse de départ + nombre de canaux. Pour piloter les projecteurs séparément, leurs plages ne doivent pas se chevaucher. Si deux projecteurs identiques doivent réagir ensemble, donnez-leur la même adresse sur les appareils et ajoutez une seule configuration dans Miroir Remote.
Ajouter les projecteurs

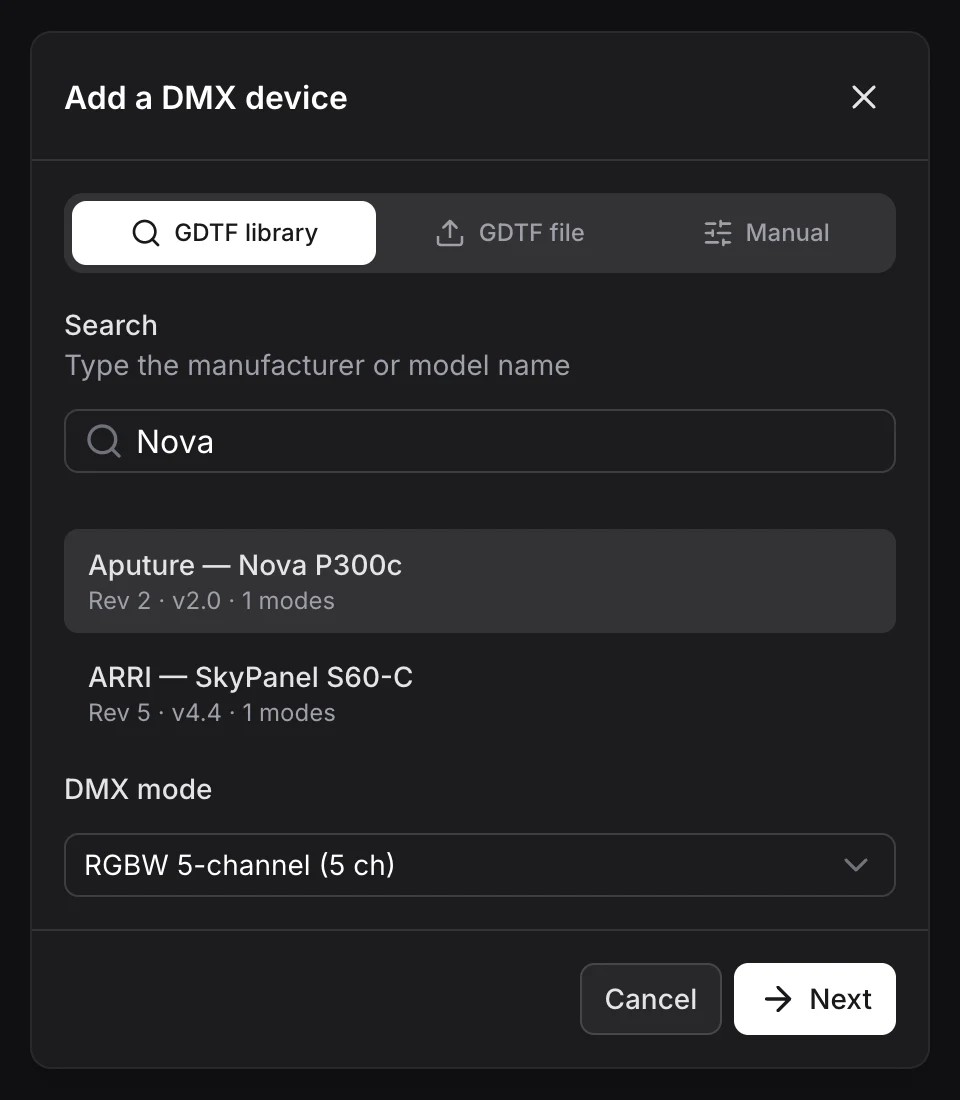

La bibliothèque GDTF contient les configurations de nombreux modèles de projecteurs.
- Dans Rechercher, saisissez le fabricant ou le modèle.
- Sélectionnez le résultat correspondant exactement à votre appareil.
- Dans Mode DMX, choisissez le mode réglé sur le projecteur, puis cliquez sur Suivant.
- Saisissez son Nom, son Univers et son Adresse de départ.
- Cliquez sur Ajouter.
Récupérez le fichier .gdtf du fabricant.

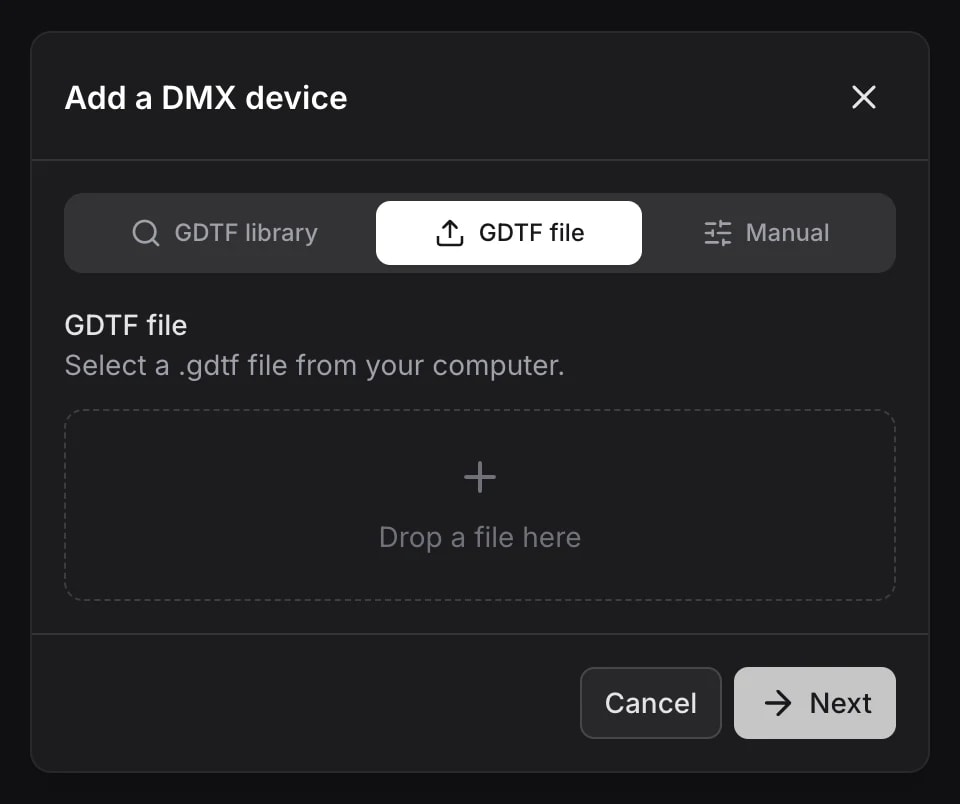

Ouvrez Fichier GDTF, sélectionnez le fichier, puis choisissez le Mode DMX. Cliquez sur Suivant, complétez le nom, l’univers et l’adresse de départ, puis cliquez sur Ajouter.

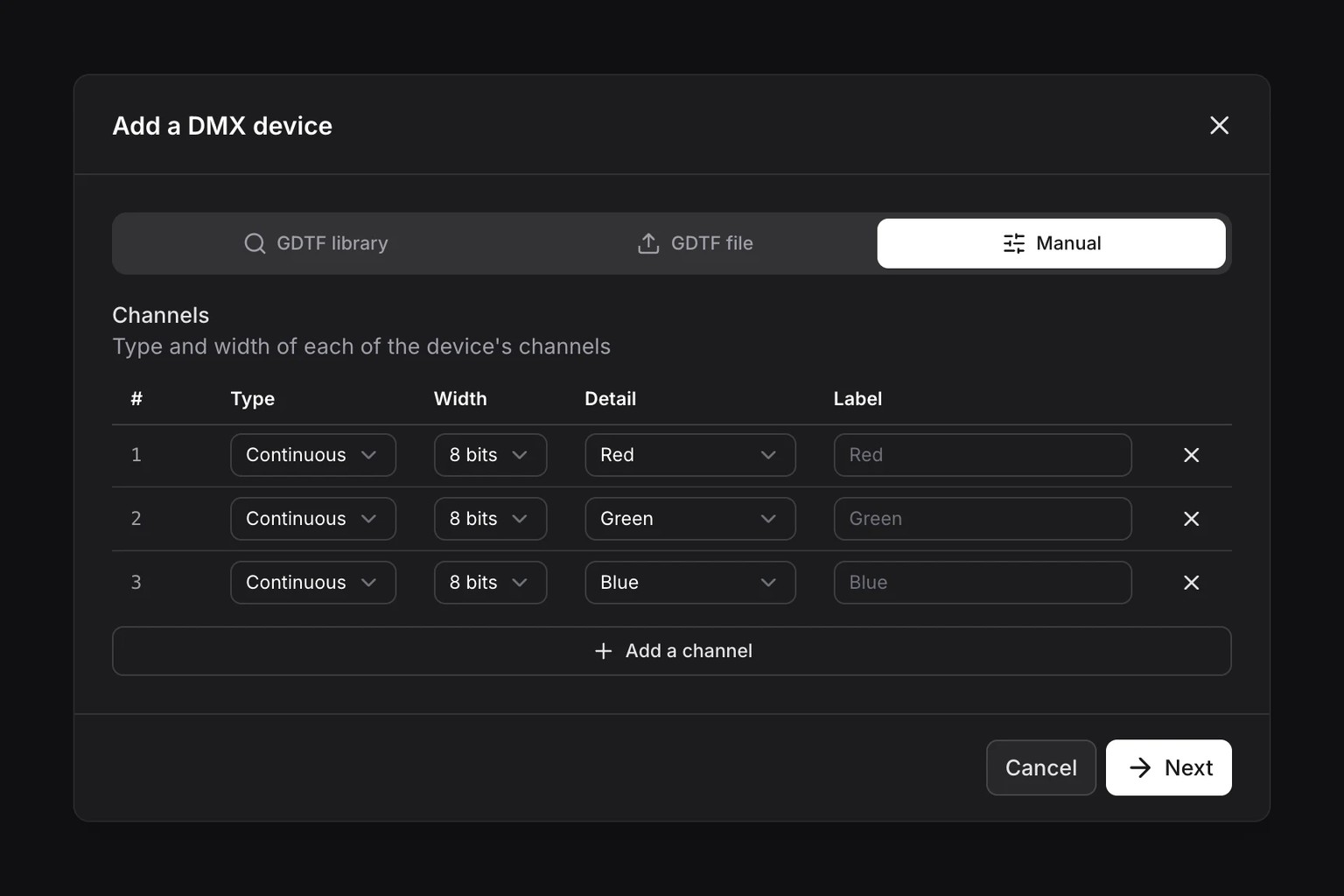

Utilisez le tableau DMX de la notice du projecteur. Dans Manuel, ajoutez les canaux avec leur Libellé, Type, Largeur et Détail.
Utilisez Continu pour un canal à variation progressive, comme un réglage d’intensité, puis choisissez Rouge, Vert, Bleu ou Blanc dans Détail pour les canaux de couleur correspondants. Utilisez Brut pour régler directement la valeur d’un canal. Réservé représente un canal occupé mais non piloté.
La Largeur détermine les adresses occupées : 8 bits = 1 adresse, 16 bits = 2, 24 bits = 3. Suivez la notice, y compris pour les canaux de réglage fin.

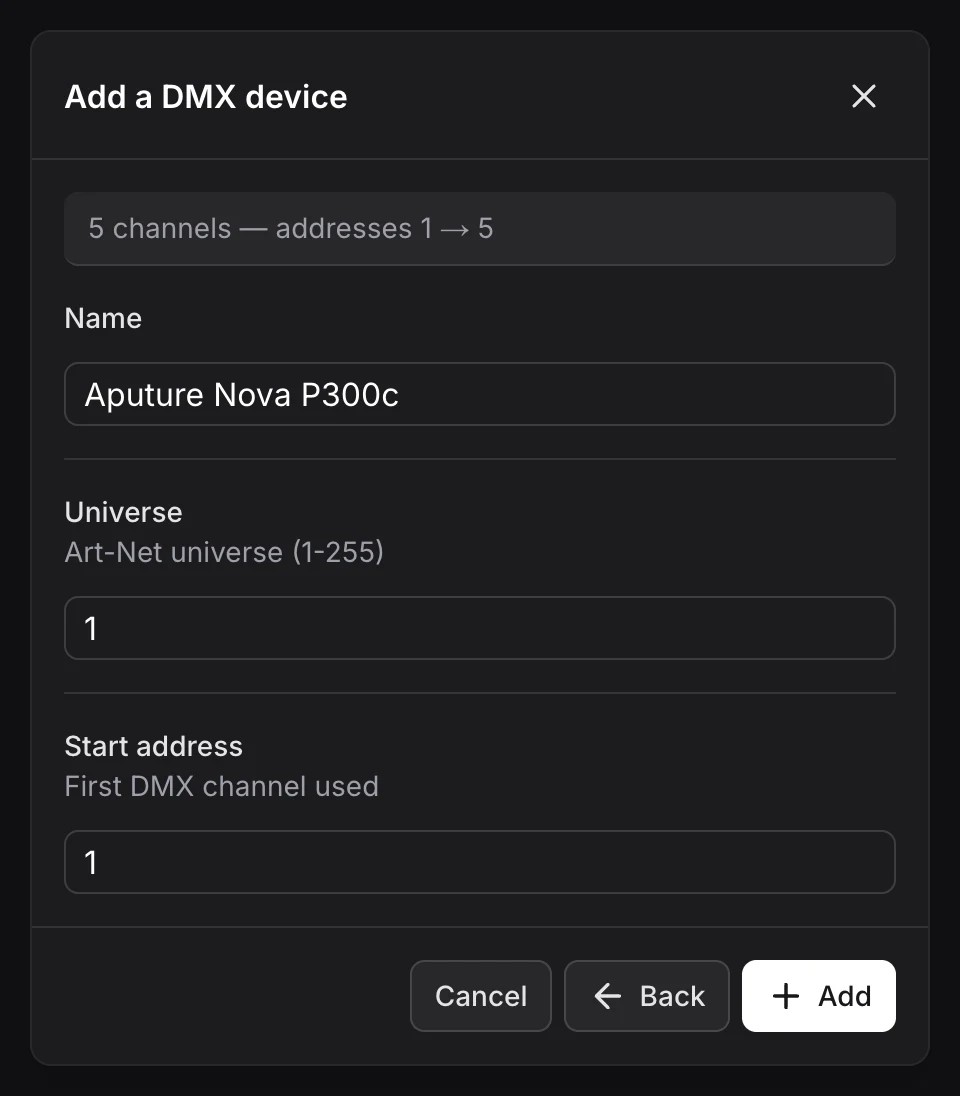

Cliquez sur Suivant, indiquez le nom, l’univers et l’adresse de départ de l’appareil, puis cliquez sur Ajouter.
Pour mémoriser les réglages et les rappeler pendant une session, créez une ambiance.
